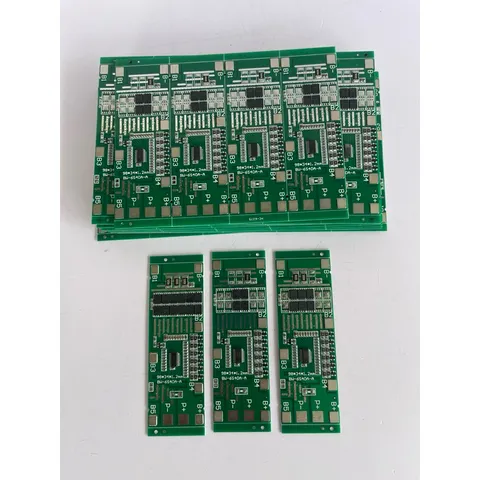

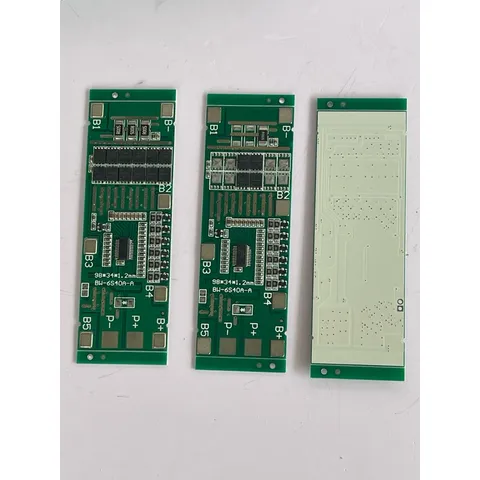

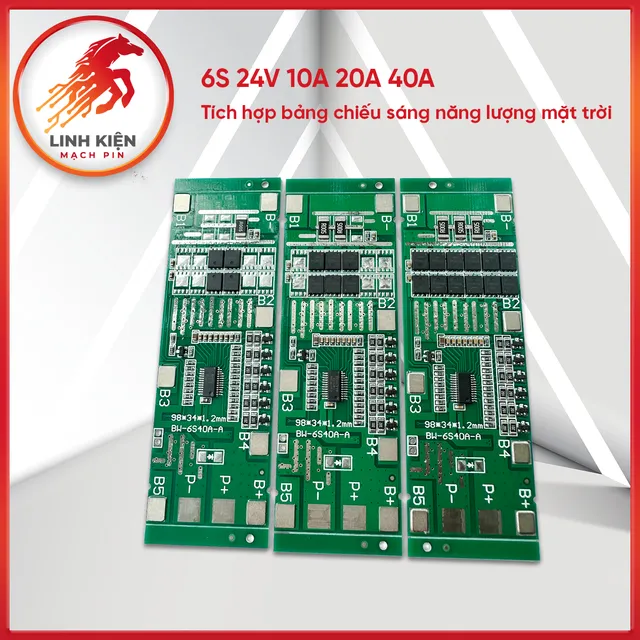

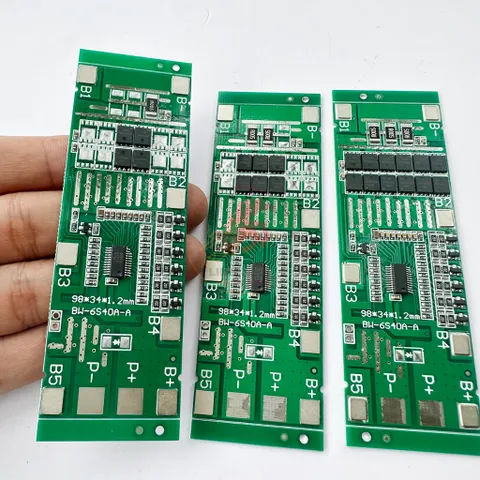

6s 24V 10A 20A 40A tích hợp bảng chiếu sáng năng lượng mặt trời công cụ cân bằng (10)

Mạch BMS 6S 25.2V 35A Có Cân Bằng Cho Pin Li-ion 18650 (10)

Mạch bảo vệ pin Li-ion 6S mã 10 chuyên dùng cho bộ pin 6 cell/6 nhóm cell Li-ion 3.6V–3.7V mắc nối tiếp, phù hợp với cell 18650 và các cell lithium có cùng đặc tính điện áp.

Mạch tích hợp chức năng cân bằng điện áp cell, bảo vệ quá sạc, quá xả, quá dòng và ngắn mạch. Dòng xả liên tục theo thông số 35A, dòng quá tải/tức thời tối đa 65A, phù hợp đóng pin cho máy khoan, máy bắt vít, máy cưa và nhiều thiết bị sử dụng bộ pin Li-ion 6S.

Bộ pin 6S Li-ion có điện áp danh định khoảng 21.6V–22.2V và điện áp khi sạc đầy 25.2V.

Thông số kỹ thuật

• Mã sản phẩm: 10
• Loại mạch: BMS bảo vệ pin có cân bằng
• Hệ pin: 6S Li-ion
• Loại cell: Li-ion 3.6V / 3.7V
• Cell phù hợp: 18650 và cell Li-ion tương thích
• Điện áp danh định pack: 21.6V–22.2V
• Điện áp sạc đầy: 25.2V
• Điện áp bảo vệ quá sạc theo thông tin cung cấp: khoảng 4.2V/cell
• Điện áp bảo vệ xả thấp theo thông tin cung cấp: khoảng 3.0V/cell
• Dòng xả liên tục: 35A
• Dòng quá tải/tức thời tối đa: 65A
• Cân bằng cell: Có
• Bảo vệ quá sạc: Có
• Bảo vệ quá xả: Có
• Bảo vệ quá dòng: Có
• Bảo vệ ngắn mạch: Có

Tính năng nổi bật

✅ Quản lý bộ pin Li-ion 6S
✅ Có chức năng cân bằng điện áp giữa các nhóm cell
✅ Dòng xả liên tục 35A
✅ Dòng quá tải/tức thời tối đa 65A theo thông số cung cấp
✅ Bảo vệ quá sạc và quá xả
✅ Bảo vệ quá dòng và ngắn mạch
✅ Phù hợp đóng mới hoặc thay thế BMS cho bộ pin 6S
✅ Có thể sử dụng cho các pack nhiều cell bằng cách tăng số cell mắc song song trong từng nhóm

Cấu hình cell

Mạch quản lý 6 nhóm cell nối tiếp:

• 6S1P: 6 cell
• 6S2P: 12 cell
• 6S3P: 18 cell
• 6S4P: 24 cell

Việc tăng số cell song song giúp tăng dung lượng và khả năng cấp dòng của pack khi sử dụng cell phù hợp, nhưng điện áp hệ thống vẫn là 6S.

Hướng dẫn đấu dây

Thứ tự điện áp của pack 6S:

B- (0V)
→ B1 (4.2V)
→ B2 (8.4V)
→ B3 (12.6V)
→ B4 (16.8V)
→ B5 (21.0V)
→ B+ (25.2V)

⚠️ Các giá trị trên thể hiện điện áp khi các nhóm cell ở khoảng 4.2V/cell. Điện áp thực tế sẽ thay đổi theo trạng thái sạc của cell.

Cần đo và xác nhận từng điểm bằng đồng hồ trước khi kết nối BMS.

Ứng dụng

• Pin máy khoan
• Pin máy bắt vít
• Pin máy cưa
• Pin dụng cụ điện
• Bộ pin 18650 6S
• Pack pin Li-ion DIY
• Thiết bị DC sử dụng điện áp phù hợp
• Thay thế BMS cho bộ pin Li-ion 6S

Lưu ý khi chọn cell

Không nên chỉ dựa vào thông số 5C, 10C hay 15C để chọn cell. Nên kiểm tra dòng xả liên tục thực tế tính bằng A của từng model cell.

Ví dụ:

• Với 6S1P, một cell trong mỗi nhóm phải chịu toàn bộ dòng tải của pack.
• Với 6S2P, dòng được chia giữa 2 cell song song nếu các cell có đặc tính tương đồng.

Nếu muốn khai thác gần mức 35A liên tục, toàn bộ cell, thanh nickel/busbar, dây dẫn và kết nối đều phải đáp ứng được dòng này.

Lưu ý quan trọng

⚠️ 35A là dòng xả liên tục và 65A là mức quá tải/tức thời theo thông số cung cấp. Không sử dụng 65A như dòng làm việc liên tục.

⚠️ Chỉ sử dụng cho Li-ion 3.6V/3.7V hệ 6S, không dùng cho LiFePO4 3.2V.

⚠️ Cần sử dụng bộ sạc phù hợp cho Li-ion 6S, điện áp sạc đầy tối đa thông thường là 25.2V đối với cell 4.2V.

⚠️ Trước khi lắp BMS, các nhóm cell nên có điện áp tương đồng. Đấu sai thứ tự B-, B1, B2, B3, B4, B5, B+ có thể làm hỏng mạch.

⚠️ Nếu phiên bản này sử dụng chung cổng sạc/xả, nên tuân thủ hướng dẫn của nhà sản xuất và tránh vừa sạc vừa vận hành tải nếu mạch không hỗ trợ chế độ đó.

Gói sản phẩm

01 × Mạch bảo vệ BMS Li-ion 6S 35A có cân bằng

Không bao gồm cell pin, bộ sạc và các phụ kiện khác.
