Mô tả sản phẩm

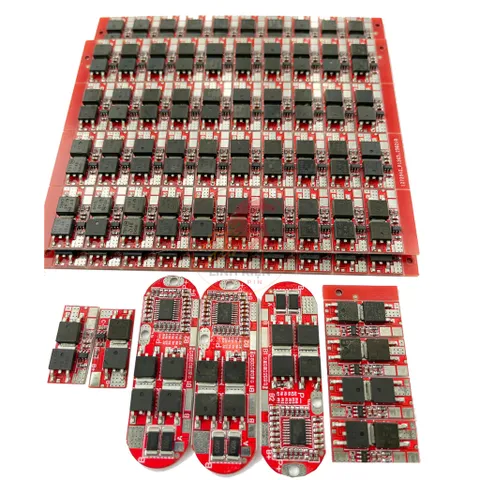

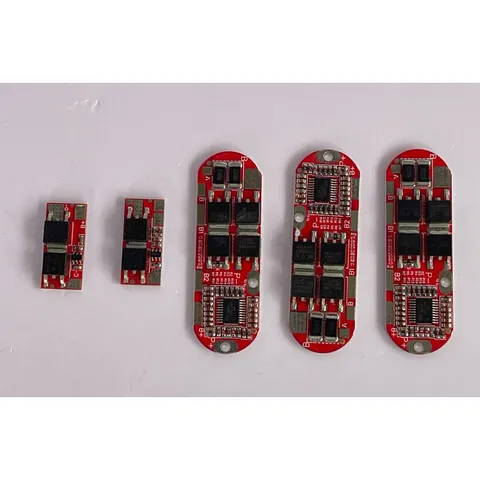

Mạch BMS Li-ion 1S 2S 10A / 3S 4S 5S 25A Bảo Vệ Pin 18650 3.7V (05)

Mạch BMS mã 05 là dòng bo bảo vệ dành cho pin Li-ion/Li-polymer 3.6V–3.7V, có nhiều phiên bản từ 1S đến 5S, thuận tiện lựa chọn theo điện áp và cấu hình bộ pin.

Theo phân loại sản phẩm, phiên bản 1S/2S sử dụng mức dòng 10A, trong khi các phiên bản 3S/4S/5S sử dụng mức dòng 25A. Mạch hỗ trợ quản lý quá trình sạc/xả và các chức năng bảo vệ pack pin.

Phù hợp để đóng pin 18650, sửa chữa pack pin, thiết bị điện tử, dụng cụ điện và các dự án pin DIY có thông số tương thích.

Phân loại sản phẩm

Phiên bản	Điện áp danh định	Điện áp sạc đầy	Dòng theo phân loại
1S	3.6–3.7V	4.2V	10A
2S	7.2–7.4V	8.4V	10A
3S	10.8–11.1V	12.6V	25A
4S	14.4–14.8V	16.8V	25A
5S	18–18.5V	21V	25A

Khách cần chọn đúng số S theo cấu hình pack pin. Không thể dùng BMS 3S cho pack 4S hoặc ngược lại.

Thông số kỹ thuật

Mã sản phẩm: 05
Loại mạch: BMS bảo vệ pin
Loại pin: Li-ion / Li-polymer
Điện áp cell danh định: 3.6V / 3.7V
Phiên bản: 1S / 2S / 3S / 4S / 5S
Dòng phiên bản 1S/2S: 10A theo phân loại
Dòng hoạt động định mức 3S/4S/5S: 25A theo thông tin cung cấp
Ngưỡng bảo vệ quá sạc: 4.23–4.28V/cell
Điện áp hồi phục quá sạc: 4.08–4.18V/cell
Ngưỡng bảo vệ quá xả: 2.72–2.88V/cell
Điện áp hồi phục quá xả: 2.90–3.10V/cell
Ngưỡng bảo vệ quá dòng được cung cấp: 60A
Dòng sạc đề xuất trong thông số: 25A
Thời gian trễ bảo vệ: 0.5–1.5 giây
Bảo vệ ngắn mạch: Có theo thông tin sản phẩm
Bảo vệ nhiệt độ: Có theo thông tin sản phẩm

Tính năng nổi bật

✅ Nhiều lựa chọn từ 1S đến 5S
✅ Dùng cho cell Li-ion/Li-polymer 3.6V–3.7V
✅ Có phiên bản 10A và 25A
✅ Bảo vệ quá sạc
✅ Bảo vệ quá xả
✅ Bảo vệ quá dòng
✅ Bảo vệ ngắn mạch theo thông số cung cấp
✅ Phù hợp pin 18650 và các cell Li-ion tương thích
✅ Kích thước nhỏ gọn, phù hợp đóng pack DIY

Chọn BMS theo điện áp pack

1S – 4.2V đầy
Dùng cho pack Li-ion 1 nhóm nối tiếp.

2S – 8.4V đầy
Dùng cho pack Li-ion 2 nhóm nối tiếp.

3S – 12.6V đầy
Thường được gọi là pack pin 12V Li-ion.

4S – 16.8V đầy
Điện áp danh định khoảng 14.4–14.8V.

5S – 21V đầy
Điện áp danh định khoảng 18–18.5V, thường gặp ở pin dụng cụ điện.

Cấu hình cell

Số S là số nhóm cell mắc nối tiếp. Mỗi nhóm có thể có một hoặc nhiều cell mắc song song.

Ví dụ:

3S1P: 3 cell
3S2P: 6 cell
4S2P: 8 cell
5S2P: 10 cell
5S3P: 15 cell
5S4P: 20 cell

Tăng số cell song song có thể tăng dung lượng và khả năng cấp dòng của pack, nhưng không làm thay đổi số S và điện áp của pack.

Ứng dụng

Đóng pack pin 18650
Pin Li-ion DIY
Thiết bị điện tử dùng pin
Pin máy khoan, máy bắt vít phù hợp
Đèn LED dùng pin
Bộ nguồn dự phòng
Sửa chữa pack pin Li-ion
Các dự án điện tử DIY

Lưu ý quan trọng

⚠️ Mạch này dành cho Li-ion/Li-polymer 3.6V–3.7V, không dùng cho LiFePO4 3.2V.

⚠️ Cần chọn chính xác phiên bản 1S / 2S / 3S / 4S / 5S.

⚠️ Không nên mô tả 60A là dòng xả của mạch. Theo dữ liệu bạn cung cấp, 25A là dòng hoạt động định mức, còn 60A là ngưỡng bảo vệ quá dòng. Hai thông số này có ý nghĩa khác nhau.

⚠️ Thông số dòng sạc đề xuất 25A không nên áp dụng chung cho bản 1S/2S 10A. Tôi khuyên kiểm tra lại datasheet từng phiên bản trước khi đăng thông số dòng sạc.

⚠️ Khả năng cấp dòng thực tế còn phụ thuộc vào cell, số lượng cell song song, dây dẫn, nickel/busbar, mối hàn và khả năng tản nhiệt.

⚠️ Không nên dùng cụm “tránh cháy nổ” như một bảo đảm an toàn. BMS hỗ trợ bảo vệ pack nhưng không loại bỏ hoàn toàn rủi ro khi cell lỗi, đấu sai hoặc sử dụng quá thông số.

⚠️ BMS không phải bộ sạc pin. Cần sử dụng bộ sạc CC/CV phù hợp với số S của pack.

Không bao gồm cell 18650 và các phụ kiện khác.
