Mạch BMS 3S 4S 5S 60A-80A Có Cân Bằng, Cho Li-ion 3.7V / LiFePO4 3.2V (01)

Mạch bảo vệ BMS là dòng BMS công suất lớn, có các phiên bản 3S / 4S / 5S, sử dụng cho bộ pin Li-ion 3.6V–3.7V hoặc LiFePO4 3.2V tùy đúng phiên bản mạch.

Mạch tích hợp chức năng bảo vệ quá sạc, quá xả, quá dòng và cân bằng điện áp giữa các nhóm cell. Dòng cân bằng theo thông số khoảng 60mA.

Thiết kế sử dụng 15 MOSFET, phù hợp cho các bộ pin cần khả năng cấp dòng lớn như xe điện, hệ thống lưu trữ điện, UPS, inverter, dụng cụ điện và các pack pin DIY phù hợp.

Quan trọng: Phiên bản dành cho Li-ion 3.7V và LiFePO4 3.2V có ngưỡng bảo vệ khác nhau. Khách cần chọn đúng loại pin và đúng số S khi mua.

Các phiên bản

Có thể phân loại sản phẩm theo:

3S Li-ion 3.7V
4S Li-ion 3.7V
5S Li-ion 3.7V
3S LiFePO4 3.2V
4S LiFePO4 3.2V
5S LiFePO4 3.2V

Không nên tự chuyển đổi giữa Li-ion và LiFePO4 nếu bo mạch không có chức năng lựa chọn loại pin theo hướng dẫn của nhà sản xuất.

Thông số kỹ thuật chung

Mã sản phẩm: 01
Hệ pin: 3S / 4S / 5S tùy phiên bản
Loại pin: Li-ion 3.6V/3.7V hoặc LiFePO4 3.2V tùy phiên bản
Số MOSFET: 15 MOS
Dòng xả liên tục:
- Cấu hình theo thông tin cung cấp: 60A
- Một số cấu hình/cổng: tối đa 80A
Dòng sạc theo thông số: Tối đa 60A
Ngưỡng bảo vệ quá dòng theo thông số: 80–100A
Dòng cân bằng: Khoảng 60mA
Cân bằng cell: Có
Bảo vệ quá sạc: Có
Bảo vệ quá xả: Có
Bảo vệ quá dòng: Có
Kích thước: Khoảng 42 × 61mm
Hỗ trợ kết nối/cổng nhiệt độ theo thông tin cung cấp: Có

Thông số phiên bản Li-ion 3.6V / 3.7V

Bảo vệ quá sạc: 4.21 – 4.29V/cell
Phục hồi quá sạc: 4.14 – 4.24V/cell
Bảo vệ quá xả: 2.72 – 2.88V/cell
Phục hồi quá xả: 2.9 – 3.1V/cell

Điện áp pack tham khảo:

3S: 11.1V danh định / 12.6V đầy
4S: 14.8V danh định / 16.8V đầy
5S: 18.5V danh định / 21V đầy

Thông số phiên bản LiFePO4 3.2V

Bảo vệ quá sạc: 3.75 – 3.90V/cell
Phục hồi quá sạc: 3.55 – 3.65V/cell
Bảo vệ quá xả: 2.0 – 2.50V/cell
Phục hồi quá xả: 2.60 – 2.80V/cell
Dòng cân bằng: Khoảng 60mA
Ngưỡng kích hoạt cân bằng theo thông tin cung cấp: Khoảng 3.5V/cell

Điện áp danh định pack:

3S: 9.6V
4S: 12.8V
5S: 16V

Điện áp sạc cần lựa chọn theo đúng loại cell và thông số của nhà sản xuất pin.

Cơ chế cân bằng và đèn LED

Khi một nhóm cell đạt đến ngưỡng cân bằng, mạch sẽ tiêu tán một lượng dòng nhỏ qua điện trở để hạn chế nhóm cell đó tăng điện áp nhanh hơn các nhóm còn lại.

Đèn LED sáng tại một kênh thường cho biết kênh cân bằng tương ứng đang hoạt động, không nên mô tả đơn giản là “đèn sáng = cell đã đầy”, vì trạng thái LED phụ thuộc thiết kế cụ thể của BMS.

Dòng cân bằng khoảng 60mA là dòng cân bằng nhỏ, không phải dòng sạc của cell.

Tính năng nổi bật

✅ Có phiên bản 3S / 4S / 5S
✅ Có phiên bản cho Li-ion và LiFePO4
✅ Thiết kế 15 MOSFET
✅ Dòng xả liên tục theo cấu hình 60–80A
✅ Ngưỡng bảo vệ quá dòng theo thông số lên đến 100A
✅ Cân bằng cell khoảng 60mA
✅ Bảo vệ quá sạc, quá xả và quá dòng
✅ Phù hợp các pack pin công suất lớn khi được thiết kế đúng kỹ thuật

Ứng dụng

Bộ pin xe điện
Pack pin LiFePO4 DIY
Pack pin Li-ion
Hệ thống lưu trữ năng lượng
Hệ thống điện mặt trời dùng pin lưu trữ
UPS
Inverter
Dụng cụ điện
Các thiết bị DC có dòng tải phù hợp

Lưu ý về thông số “100A”

⚠️ Không nên đặt tên sản phẩm là “BMS 100A” nếu 100A chỉ là ngưỡng bảo vệ quá dòng.

Theo bộ thông số bạn cung cấp:

Dòng xả liên tục: 60–80A tùy cấu hình
Dòng sạc: Tối đa 60A
Bảo vệ quá dòng: Khoảng 80–100A

Vì vậy, 100A không nên được hiểu là dòng xả liên tục của BMS. Tôi đã đổi tiêu đề thành 60A–80A để hạn chế khách hiểu sai.

Lưu ý quan trọng

⚠️ Li-ion và LiFePO4 có ngưỡng điện áp khác nhau. Phải chọn đúng phiên bản BMS cho hóa học pin đang sử dụng.

⚠️ Không dùng phiên bản BMS Li-ion 3.7V cho cell LiFePO4 3.2V hoặc ngược lại.

⚠️ Khả năng chịu dòng thực tế phụ thuộc vào BMS, nhiệt độ, cell, busbar/thanh dẫn, dây điện, đầu nối và chất lượng lắp ráp.

⚠️ Với dòng hàng chục ampere, cần sử dụng tiết diện dây và thanh dẫn phù hợp. Điểm kết nối có điện trở cao có thể phát nhiệt mạnh.

⚠️ Không khuyến nghị sử dụng mạch này cho đề xe hoặc bộ kích bình nếu nhà sản xuất không cung cấp thông số dòng xung dành riêng cho ứng dụng đó.

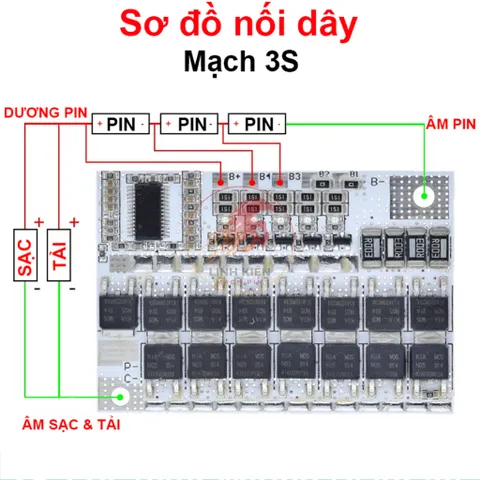

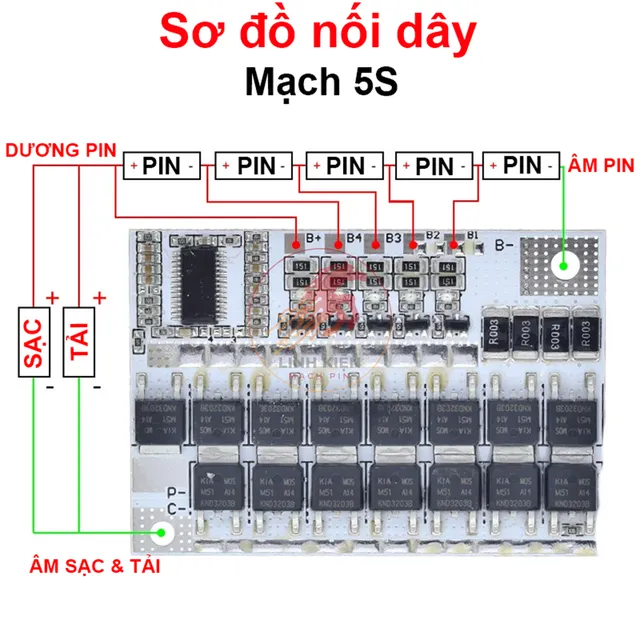

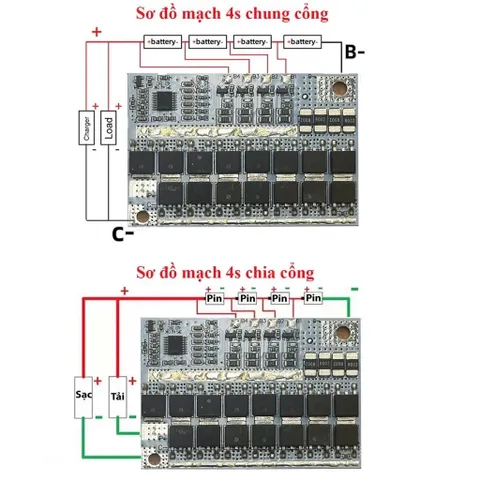

⚠️ Trước khi kết nối BMS, cần kiểm tra điện áp từng nhóm cell và đấu dây lấy áp đúng thứ tự.

Gói sản phẩm

01 × Mạch BMS mã 01 theo phiên bản khách lựa chọn

Không bao gồm cell pin, bộ sạc, dây dẫn và phụ kiện khác nếu không được thể hiện trong phân loại.
