Con lăn dẫn đầu cáp ray C cầu trục (MS-LC1-01) thương hiệu MYUNG SHIN (Hàn Quốc) - Con lăn dẫn cáp điện dẹt cầu trục

Tên tiếng Anh: Lead Carrier

Mã sản phẩm: MS-LC1-01

Xuất xứ: Hàn Quốc

Thương hiệu: Myung Shin

Chất liệu: Thép mạ kẽm

Con lăn dẫn đầu máng C cầu trục (Lead Carrier)

Hay con lăn dẫn hướng là phụ kiện không thể thiếu trong hệ thống điện sâu đo cầu trục – một hệ điện chuyên về nâng hạ đến từ thương hiệu Myung Shin. Cùng MTT KOREA tìm hiểu về đặc điểm và tầm quan trọng của phụ kiện này nhé!

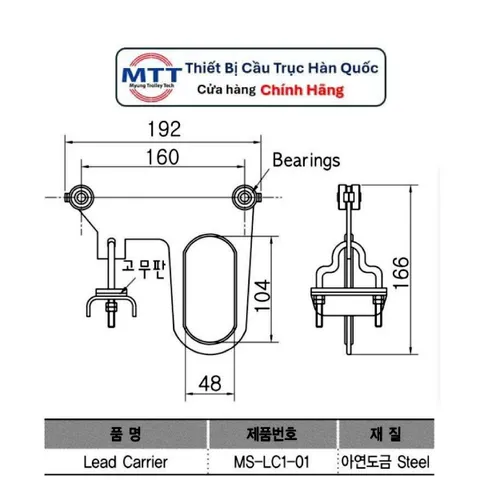

Cấu tạo

Con lăng dẫn hướng ray C cầu trục

• Khung dẫn (có thanh sắt uốn cong): Được thiết kế có phần sắt uốn cong để lồng thanh giữ cố định với nhiệm vụ cố định hướng di chuyển của con lăn dẫn đầu sao cho phụ kiện di chuyển đúng theo quỹ đạo, tránh bị lệch hướng. Toàn bộ phần này được làm hoàn toàn từ thép mạ kẽm cứng cáp, tạo nên khung kết cấu vô cùng chắc chắn.
• Máng đỡ cáp: Đây là bộ phận có vai trò quan trọng không kém, có nhiệm vụ cố định dây cáp điện dẹp nhờ hệ thống bulong có thể căn chỉnh. Máng đỡ cáp có độ rộng tương đối phù hợp với hầu hết các loại cáp điện dành cho ray C cầu trục. Bên trên máng đỡ cáp là miếng lót cao su mềm dẻo, điều này giúp hạn chế được sự ma sát giữa cáp điện và máng đỡ cáp, từ đó tránh mài mòn sau thời gian dài sử dụng.
• Bánh xe: Là bộ phận có nhiệm vụ chính trong quá trình di chuyển của toàn bộ con lăn dẫn đầu, bao gồm 4 bánh xe lăn xoay vòng cùng ổ trục chuyên dụng, vừa giảm thiểu ma sát vừa tạo nên sự linh hoạt giúp con lăn dẫn đầu máng ray C di chuyển một cách dễ dàng và nhanh chóng, đảm bảo việc truyền tải điện liên tục và hiệu quả.

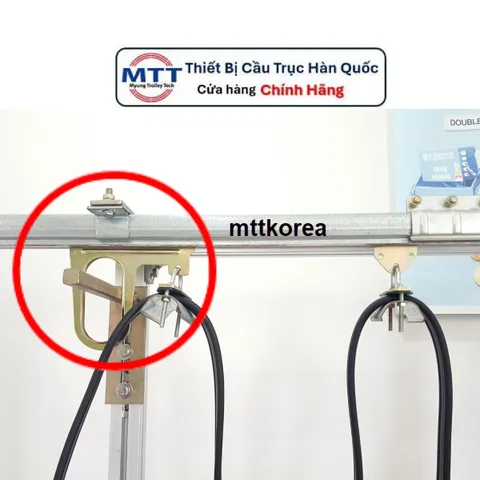

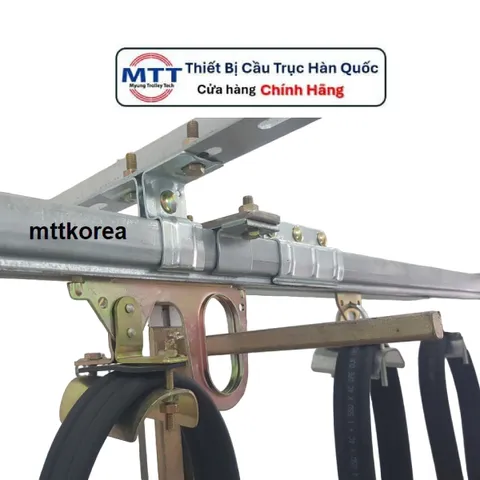

Cách lắp đặt con lăn dẫn hướng cáp ray C cầu trục

Trong hệ thống điện sâu đo cầu trục, chỉ cần lắp duy nhất một con lăn dẫn đầu máng C ở vị trí đầu tiên của đường ray. Sở dĩ là do phía sau của phụ kiện này là hệ thống con lăn treo cáp điện (Cable Carrier) được lắp đặt với khoảng cách 2 mét/cái.

Cũng như con lăn dẫn hướng, con lăn treo cáp cũng có cấu tạo bao gồm bánh xe và máng đỡ cáp, nhờ đó có thể treo và đỡ được dây cáp điện trong suốt chiều dài của ray C cầu trục.

Sự kết hợp của con lăn dẫn đầu cáp và con lăn treo cáp cùng dây cáp điện tạo nên hệ thống có tên gọi điện sâu đo cầu trục. Đầu còn lại của con lăn dẫn đầu được lồng vào thanh cố định, từ đó con lăn dẫn đầu sẽ di chuyển theo hướng của thanh cố định, dẫn theo hệ thống cáp sâu đo phía sau tịnh tiến dọc trong rãnh máng, dẫn điện cung cấp cho palang, cầu trục và các thiết bị liên quan hoạt động.

Vai trò của con lăn dẫn đầu cáp ray C cầu trục:

Từ đặc điểm cấu tạo cũng như cách lắp đặt phía trên, dễ dàng thấy được vai trò của phụ kiện này, đúng như tên gọi của mình, con lăn dẫn đầu có nhiệm vụ như đầu tàu, giúp định hướng cho các con lăn treo cáp phía sau di chuyển theo đúng quỹ đạo, tránh trường hợp dây cáp bị rối, võng trong suốt chiều dài đường ray.
