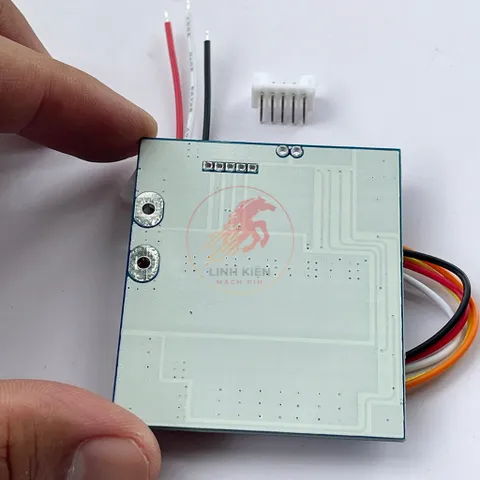

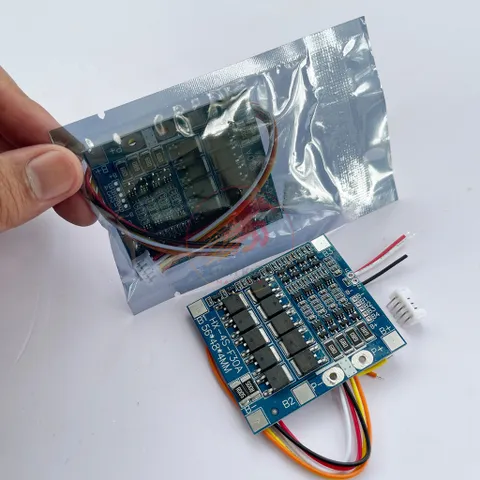

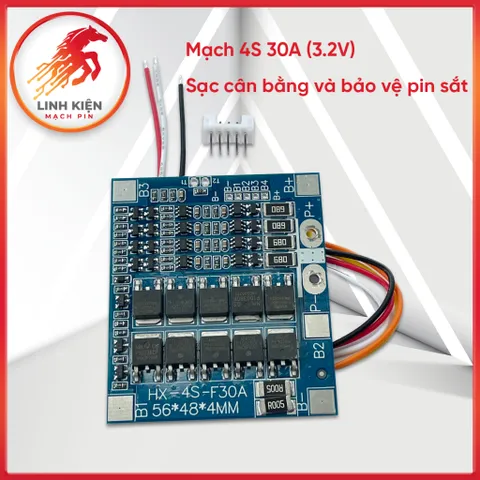

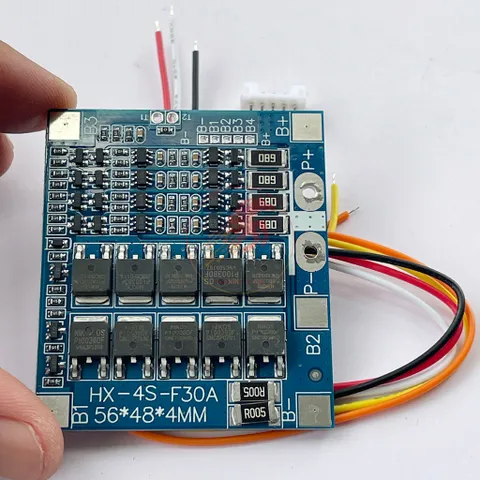

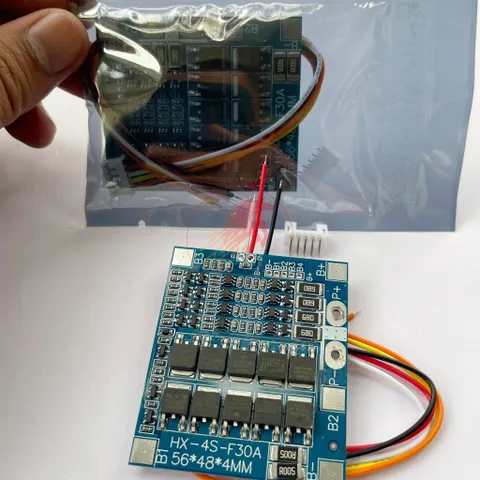

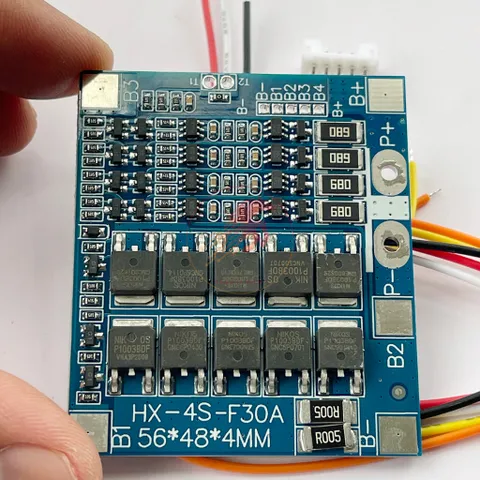

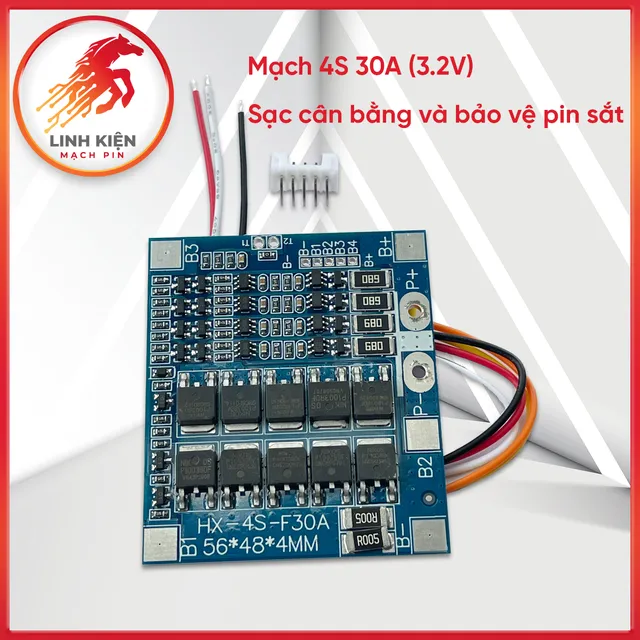

Mạch BMS LiFePO4 4S 12.8V 30A Có Cân Bằng, Bảo Vệ Pin Sắt 3.2V 32650 32700 32140 (04)

Mạch BMS LiFePO4 4S 30A mã 04 chuyên dùng để quản lý và bảo vệ bộ pin LiFePO4 (pin sắt) 3.2V hệ 4S, phù hợp với các cell như 32650, 32700, 32140 và các cell LiFePO4 khác có thông số tương thích.

Mạch hỗ trợ cân bằng điện áp giữa các nhóm cell, bảo vệ quá sạc, quá xả, quá dòng và ngắn mạch. Theo thông số cung cấp, mạch có dòng xả liên tục tối đa 30A, dòng tức thời tối đa 60A, dòng sạc tối đa 15A.

Pack LiFePO4 4S có điện áp danh định 12.8V và điện áp sạc đầy thông thường khoảng 14.6V.

Thông số kỹ thuật

Mã sản phẩm: 04
Loại mạch: BMS bảo vệ + cân bằng
Loại pin: LiFePO4 / pin sắt 3.2V
Cấu hình: 4S
Điện áp danh định: 12.8V
Điện áp sạc: 14.6–15V theo thông số cung cấp
Dòng xả liên tục: Tối đa 30A
Dòng xả tức thời: Tối đa 60A
Dòng sạc: Tối đa 15A
Dòng cân bằng: Khoảng 36mA
Ngưỡng bắt đầu cân bằng: 3.60V/cell
Bảo vệ quá sạc: 3.75V ± 0.025V/cell
Bảo vệ xả thấp: 2.10V ± 0.05V/cell
Bảo vệ ngắn mạch: Có
Cổng sạc/xả: Chung cổng
Kích thước: 56 × 48mm

Tính năng nổi bật

✅ Chuyên dụng cho LiFePO4 3.2V
✅ Quản lý bộ pin 4S 12.8V
✅ Dòng xả liên tục tối đa 30A
✅ Dòng tức thời tối đa 60A
✅ Dòng sạc tối đa 15A
✅ Tích hợp cân bằng cell khoảng 36mA
✅ Bảo vệ quá sạc và quá xả từng nhóm cell
✅ Bảo vệ quá dòng và ngắn mạch
✅ Hỗ trợ ghép nhiều cell song song trong mỗi nhóm để tăng dung lượng

Phù hợp với các loại cell

Có thể sử dụng với:

LiFePO4 32650
LiFePO4 32700
LiFePO4 32140
Các cell LiFePO4 3.2V khác có thông số phù hợp

Không bắt buộc pack chỉ có 4 cell. Mỗi nhóm có thể gồm nhiều cell mắc song song, miễn tổng cấu hình vẫn là 4S.

Ví dụ:

4S1P: 4 cell
4S2P: 8 cell
4S3P: 12 cell
4S4P: 16 cell

Sơ đồ điện áp 4S

Khi đấu 4 nhóm LiFePO4 nối tiếp:

B-: 0V
B1: sau nhóm cell 1
B2: sau nhóm cell 2
B3: sau nhóm cell 3
B+: cực dương tổng pack

Điện áp danh định lần lượt xấp xỉ:

0V → 3.2V → 6.4V → 9.6V → 12.8V

Khi cell được sạc đến khoảng 3.65V, điện áp toàn pack đạt khoảng:

3.65V × 4 = 14.6V

Ứng dụng

Đóng pack LiFePO4 12.8V
Pin 32650 / 32700 / 32140
Bộ nguồn DC 12V
Bộ lưu điện DIY
Hệ thống lưu trữ năng lượng mặt trời
Đèn LED sử dụng nguồn pin
Thiết bị điện và motor DC phù hợp
Các dự án pin LiFePO4 4S

Theo thông tin sản phẩm, mạch có thể được sử dụng cho một số bộ pin khởi động xe máy khi cell và toàn bộ hệ thống dẫn điện đáp ứng được dòng yêu cầu. Không nên sử dụng làm mạch khởi động ô tô.

Lưu ý quan trọng

⚠️ 30A là dòng xả liên tục tối đa và 60A là dòng tức thời theo thông số cung cấp. Không sử dụng 60A như dòng làm việc liên tục.

⚠️ Chỉ dùng cho LiFePO4 3.2V, không dùng cho Li-ion 18650/21700 loại 3.6V–3.7V.

⚠️ Nội dung gốc có hai mức điện áp xả thấp khác nhau: 2.75V/cell ở phần đầu và 2.10V ± 0.05V/cell ở phần thông số chi tiết. Tôi ưu tiên 2.10V ± 0.05V theo phần thông số kỹ thuật chi tiết. Nên kiểm tra lại datasheet/lô hàng thực tế trước khi đăng cố định thông số này.

⚠️ BMS không phải bộ sạc. Nên sử dụng bộ sạc chuyên dụng cho LiFePO4 4S với điện áp/dòng phù hợp.

⚠️ Để sử dụng ở dòng lớn, cell LiFePO4 cũng phải có dòng xả liên tục đủ cao. BMS 30A không làm cell có khả năng xả thấp trở thành cell xả 30A.

⚠️ Dây B-, P-, B+, P+, busbar/thanh dẫn, đầu cos và mối nối phải có tiết diện và khả năng chịu dòng phù hợp.

⚠️ Không nên cố tình chập đầu ra để thử chức năng bảo vệ ngắn mạch.

Lưu ý khi lắp đặt

Đây là BMS nhiều dây lấy áp nên người lắp cần biết đo điện áp và xác định đúng thứ tự các nhóm cell.

Trước khi kết nối BMS:

Kiểm tra điện áp từng nhóm cell.
Đảm bảo các nhóm có điện áp tương đối đồng đều.
Xác định chính xác B-, B1, B2, B3, B+.
Đo lại điện áp từng dây trước khi cắm giắc balance vào BMS.
Sau khi đấu hoàn chỉnh mới kết nối tải và bộ sạc.

Đấu sai thứ tự dây balance có thể làm hỏng mạch ngay khi kết nối.

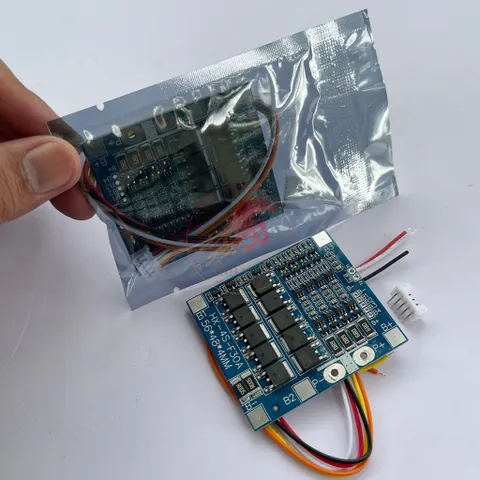

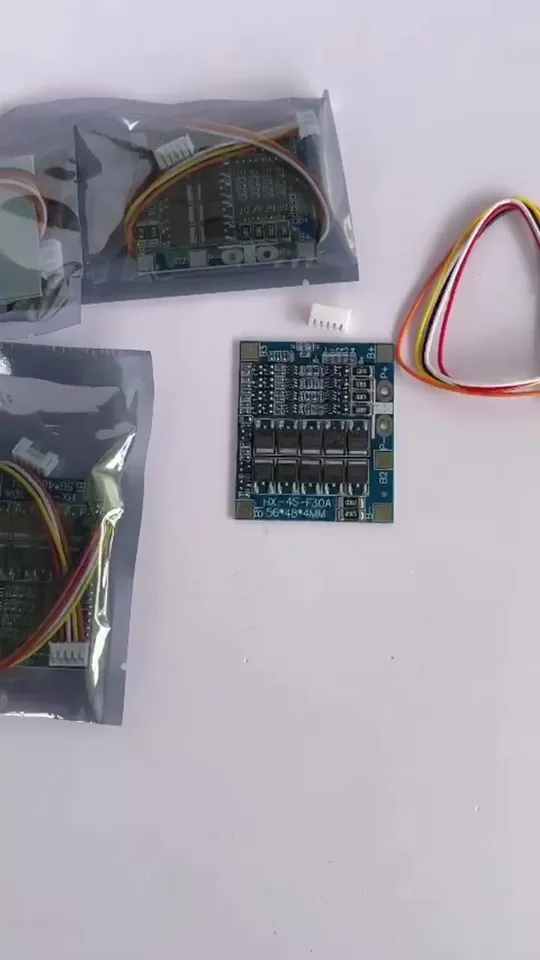

Gói sản phẩm

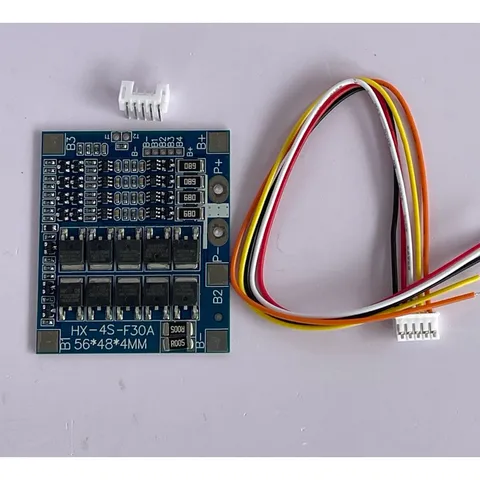

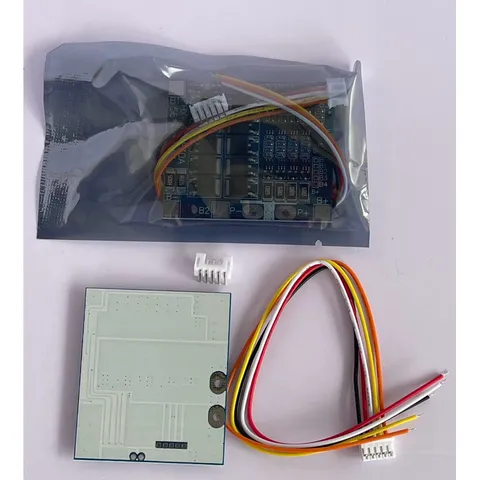

01 × Mạch BMS LiFePO4 4S 30A có cân bằng mã 04

Phụ kiện/dây kết nối đi kèm tùy theo phân loại sản phẩm thực tế.
