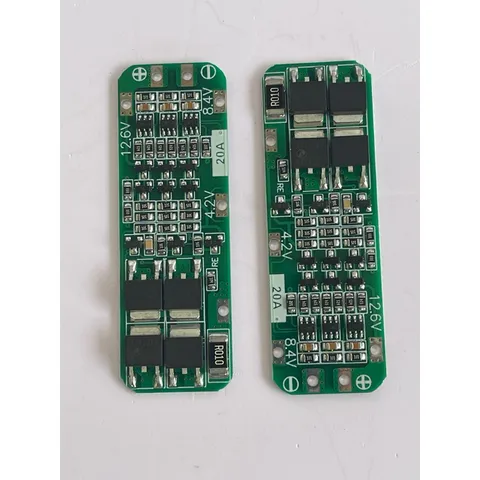

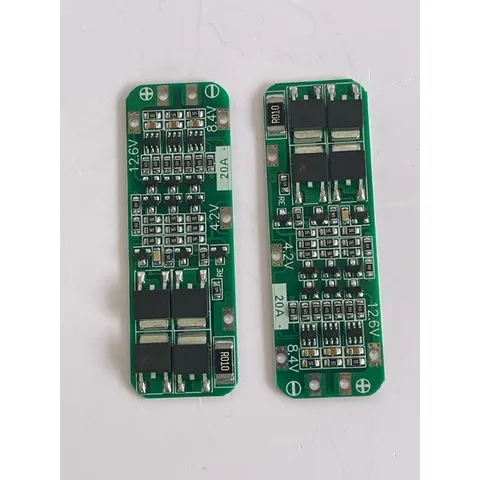

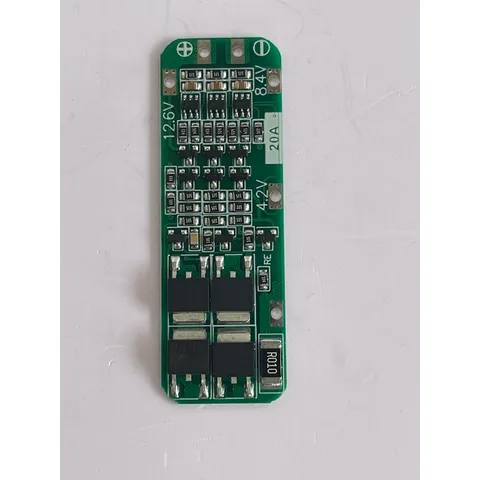

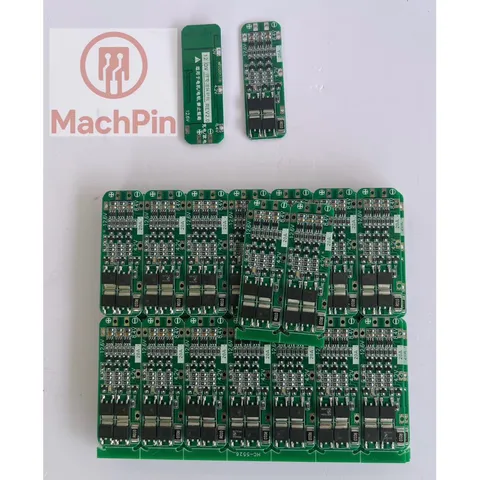

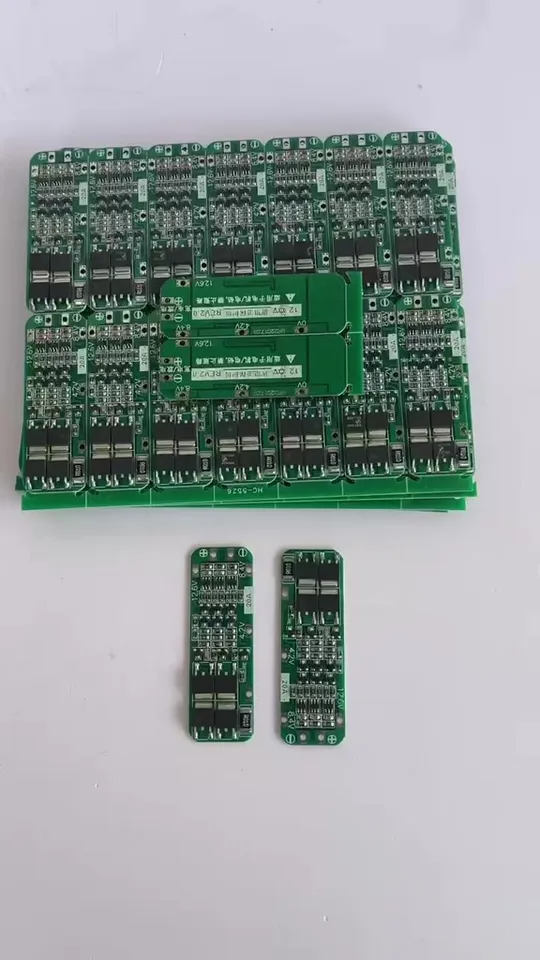

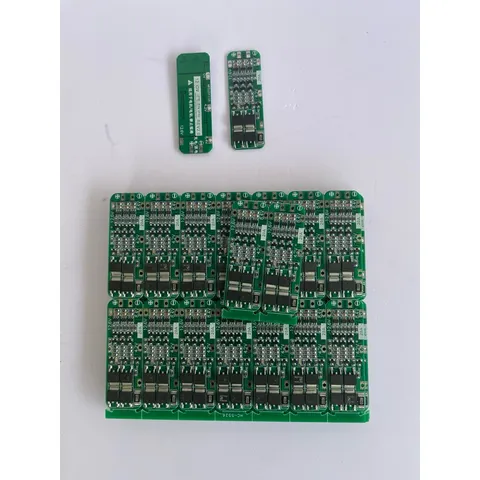

Mạch Sạc Pin 3S 12V-20A Sạc cân bằng và bảo vệ pin 18650 / Li-ion 3.7v, có chức năng phục hồi (08)

Mạch BMS 3S 12V 20A Có Cân Bằng Cho Pin Li-ion 18650, Phục Hồi (08)

Mạch sạc và bảo vệ pin Li-ion 3S 20A mã 08 chuyên dùng cho bộ pin 3 cell Li-ion 3.6V/3.7V mắc nối tiếp, phù hợp với cell 18650 và các cell lithium có cùng đặc tính điện áp.

Mạch tích hợp chức năng cân bằng cell, bảo vệ quá sạc, quá xả, quá dòng/ngắn mạch và chức năng phục hồi bảo vệ. Dòng xả liên tục theo thông số 20A, dòng tức thời lên đến 40A, phù hợp đóng pin cho máy khoan, máy bắt vít, thiết bị điện tử và các bộ pin Li-ion 3S.

Bộ pin 3S có điện áp danh định khoảng 11.1V, sạc đầy 12.6V.

Thông số kỹ thuật

• Mã sản phẩm: 08
• Loại mạch: BMS bảo vệ và cân bằng pin Li-ion
• Hệ pin: 3S
• Loại cell: Li-ion 3.6V/3.7V
• Phù hợp: 18650 và cell Li-ion tương thích
• Điện áp danh định: 11.1V
• Điện áp sạc đầy: 12.6V
• Nguồn sạc theo thông số cung cấp: 12.6–13V, nên có giới hạn dòng phù hợp
• Điện áp pack khi xả cạn theo thông số: 9.6V
• Dòng xả liên tục: 20A
• Dòng xả tức thời: 40A
• Cân bằng cell: Có
• Bảo vệ quá sạc: Có
• Bảo vệ quá xả: Có
• Bảo vệ ngắn mạch: Có
• Chức năng phục hồi: Có
• Kích thước: 58 × 20 × 3.6mm

Cấu hình cell

Mạch quản lý 3 nhóm pin nối tiếp (3S). Có thể sử dụng:

• 3S1P: 3 cell – mỗi nhóm 1 cell
• 3S2P: 6 cell – mỗi nhóm 2 cell song song

Nếu cần tăng số cell song song, phải đảm bảo BMS, cell và toàn bộ đường dẫn dòng phù hợp với tải.

Tính năng nổi bật

✅ Dòng xả liên tục 20A
✅ Dòng tức thời 40A theo thông số cung cấp
✅ Có cân bằng điện áp giữa các nhóm cell
✅ Bảo vệ quá sạc và quá xả
✅ Bảo vệ ngắn mạch
✅ Có chức năng phục hồi sau bảo vệ
✅ Kích thước nhỏ gọn 58 × 20 × 3.6mm
✅ Phù hợp nhiều bộ pin Li-ion 3S, không giới hạn riêng cho pin máy khoan

Ứng dụng

• Đóng bộ pin 3S 11.1V
• Pin sạc đầy 12.6V
• Pin 18650 DIY
• Pin máy khoan
• Pin máy bắt vít
• Pin máy cưa công suất phù hợp
• Thiết bị điện tử dùng pin 3S
• Thay thế BMS cho các bộ pin Li-ion 3S phù hợp

Hướng dẫn đấu nối

Với pack 3S, các điểm điện áp được kết nối lần lượt theo sơ đồ của mạch:

B- → 4.2V → 8.4V → B+ (12.6V)

Cần kiểm tra bằng đồng hồ đo trước khi kết nối BMS.

⚠️ Tên và vị trí chân trên từng phiên bản mạch có thể khác nhau. Luôn ưu tiên sơ đồ in trên bo mạch hoặc tài liệu của nhà sản xuất.

Lưu ý khi chọn cell

Để bộ pin hoạt động ổn định ở tải lớn, không nên chỉ lựa chọn cell dựa vào thông số “5C, 10C, 20C”. Nên kiểm tra dòng xả liên tục thực tế tính bằng A của cell.

Ví dụ, nếu BMS cần hoạt động gần mức 20A:

• Pack 3S1P: mỗi cell phải tự đảm nhận dòng của cả pack.
• Pack 3S2P: dòng tải được chia cho 2 cell song song trong mỗi nhóm, nếu các cell đồng đều.

Nên sử dụng các cell cùng model, dung lượng, điện áp, nội trở và tình trạng tương đồng.

Lưu ý quan trọng

⚠️ 20A là dòng xả liên tục theo thông số, 40A là dòng tức thời, không sử dụng 40A như dòng làm việc liên tục.

⚠️ Mạch chỉ dành cho Li-ion 3.6V/3.7V 3S, không sử dụng cho LiFePO4 3.2V.

⚠️ Khả năng tải thực tế còn phụ thuộc vào cell, số cell song song, dây điện, nickel/thanh dẫn, mối hàn và khả năng tản nhiệt.

⚠️ Trước khi lắp, các nhóm cell cần có điện áp tương đối đồng đều. Không đấu ngược cực hoặc sai thứ tự dây lấy áp.

⚠️ Với thiết kế dùng chung cổng sạc/xả, nên tuân thủ hướng dẫn của nhà sản xuất và không vừa sạc vừa vận hành tải nếu mạch không được thiết kế cho chế độ đó.

Gói sản phẩm

01 × Mạch BMS Li-ion 3S 20A có cân bằng

Không bao gồm cell pin, bộ sạc và phụ kiện khác.
